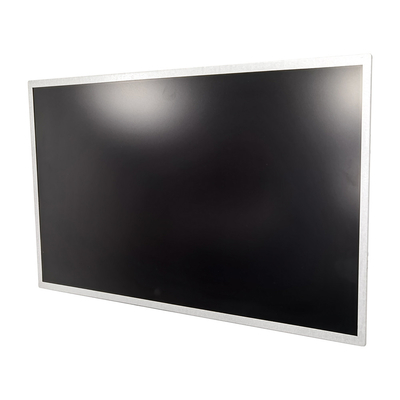

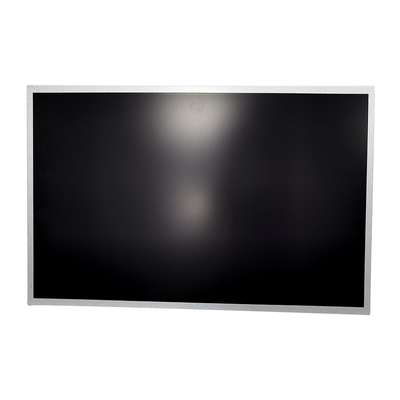

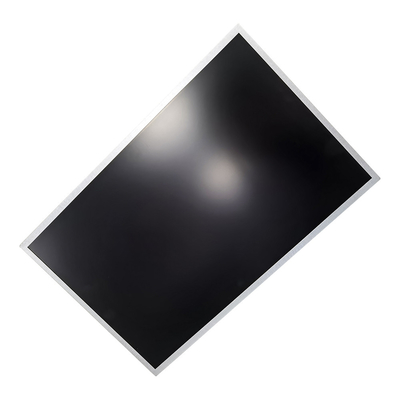

18,5 écran normal de panneau d'affichage à cristaux liquides des goupilles LED LVDS WXGA 1366*768 IPS de pouce 30
APERÇU
CJV185BJ1-LE1 est 18,5 » un module de Crystal Display de liquide de TFT avec l'unité et 30 bornes 1ch-LVDS de contre-jour de WLED
interface. Ce module soutient le format de 1366 x de 768 TVHD et peut montrer des couleurs jusqu'à de 16.7M (8 mordus).
le module de convertisseur pour le contre-jour n'est pas incorporé.
CARACTÉRISTIQUES
? Intense luminosité (250 lentes)
? Rapport contrasté (3000 ? 1)
? Temps de réponse rapide (gris à Mme grise de moyenne 9,0)
? Saturation de couleur vive (NTSC 72%)
? Résolution pixels de TVHD (1366 x 768), véritable format de TVHD
? Seul mode de De (les données permettent)
? Interface de LVDS (signalisation différentielle de basse tension)
? Temps de réponse optimisé pour le débit d'images de 60 hertz
? Angle de visualisation ultra large : Technologie superbe de MVA
? Conformité de RoHS.
CARACTÉRISTIQUES GÉNÉRALES
|
Article
|
Spécifications
|
Unité
|
|
Secteur actif
|
409,8 (H) x 230,4 (V)
|
millimètre
|
|
Encadrement OpeningArea
|
413,4 (H) x 234,0 (V)
|
millimètre
|
|
Conducteur Element
|
matrice active d'un-SI TFT
|
|
|
Nombre de pixel
|
1366x R.G.B.x 768
|
pixel
|
|
Lancement de pixel (sous pixel)
|
0,1 (H) x 0,3 (V)
|
millimètre
|
|
Disposition de pixel
|
Rayure verticale de RVB
|
|
|
Puissance
|
14.89W (maximum) [cellule 4.89W (maximum) + 10.00W BLEU (hache.)
|
Watt
|
|
Couleurs d'affichage
|
16.7M
|
couleur
|
|
Mode d'opération d'affichage
|
Mode/normalement noir transmissifs
|
|
|
Préparation de surface
|
Revêtement anti-éblouissant (brume 1,0%), revêtement dur (3H)
|
|
CARACTÉRISTIQUES MÉCANIQUES
| Article |
Mn. |
Type. |
Maximum. |
Unité |
| Taille de module |
Horizontal (H) |
429,87 |
430,37 |
430,87 |
millimètre |
| Verticale (V) |
254,1 |
254,6 |
255,1 |
millimètre |
| Profondeur (d) |
9,5 |
10,5 |
11,5 |
millimètre |
| Poids |
1170 |
1230 |
1290 |
g |
ESTIMATIONS ABSOLUES D'ENVIRONNEMENT
| Article |
Symbole |
Valeur |
Unité |
| Mn. |
Maximum. |
| Température de stockage |
Essai |
-20 |
60 |
C |
| température ambiante perating |
DESSUS |
0 |
50 |
PC |
| Choquez (inopérant) |
SNOP |
|
50 |
G |
| Vibration (inopérante) |
VNOP |
|
1 |
G |
Notez (1) la température et la gamme d'hygrométrie est montrée dans la figure ci-dessous.
(a) maximum de Rhésus de 90 % (merci ? ºC 40).
(b) la température de thermomètre humide devrait être maximum de 39 ºC (ventres > ºC 40).
(c) aucune condensation.
La note (2) la température de fonctionnement maximum est basée sur la condition d'essai que la température de surface de
la zone d'exposition est inférieur ou égal à le ºC 65 avec le module d'affichage à cristaux liquides seul dans une chambre à température contrôlée.
La gestion thermique devrait être considérée comme dans la conception de produit fini pour empêchere la température de surface
de la zone d'exposition d'être ºC plus de 65. La gamme de la température de fonctionnement peut dégrader en cas de
gestion thermique inexacte dans la conception de produit fini.
Mme 11, demi onde sinusoïdale, 1 fois de la note (3) pour le ± X, ± Y, ± Z.
Note (4) 10 | 200 hertz, 30 minutes, 1 fois chaque X, Y, Z.
La note (5) à la vibration et au choc de essai, le montage en tenant le module doit être dure et assez rigide de sorte que
le module ne serait pas tordu ou n'a pas été plié par le montage.
Installation de mesure :
Le module d'affichage à cristaux liquides devrait être stabilisé à la température donnée pour que 1 heure évite brusque
changement de température pendant la mesure. Afin de stabiliser la luminance, la mesure
devrait être exécuté après allumage le contre-jour pour 1 heure dans une salle sans vent.
