Détails sur le produit:
|
Taille de l'écran: | 21,5" | Angle de visualisation: | 89/89/89/89 (type.) (CR≥10) |
---|---|---|---|
La vitesse de régénération: | 60Hz | Système de signalisation: | LVDS (2 ch, à 8 bits), terminal, 30 bornes |
Tension d'entrée nominale: | Tension d'entrée nominale | Type de contre-jour: | 15S4P WLED, heures 30K |
Surligner: | Panneau de TFT LCD de 250 lentes,Panneau de TFT LCD de 21,5 pouces |
Description générale

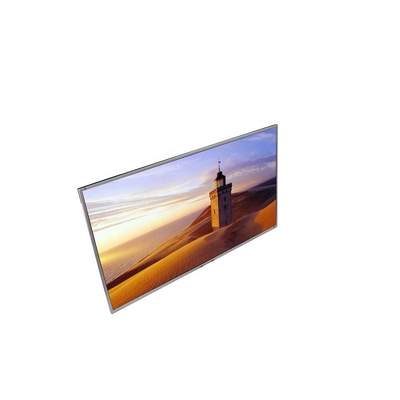

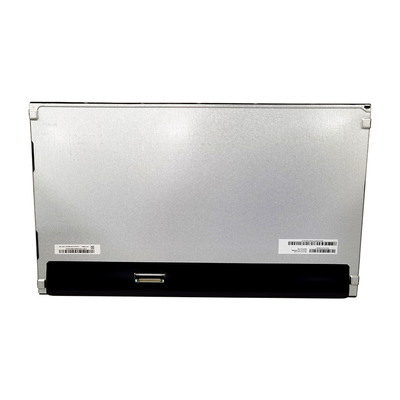

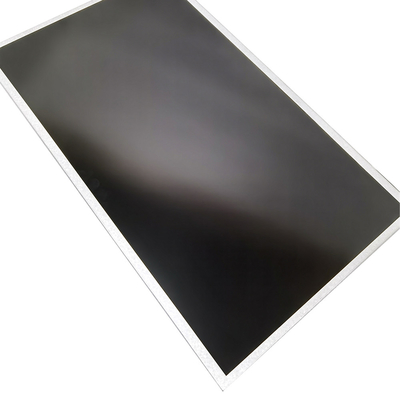

Ces spécifications appliquent au module de large T215HVN01.1 de la couleur un-SI TFT LCD de 21,5 pouces.
L'affichage soutient le plein HD - 1920 (H) X 1080 (V) masque d'écran et couleurs de 16.7M (8 bits RVB
entrée de données). L'interface d'entrée est LVDS à canal double et ce module ne contient pas un conducteur
conseil pour le contre-jour.
CARACTÉRISTIQUES
ARTICLES | Unité | CARACTÉRISTIQUES |
Diagonale d'écran | [millimètre] | 546,86 (21.53") |
Secteur actif | [millimètre] | 476,64 (h) X 268,11 (v) |
Pixels H X V | 1920 (x3) x 1080 | |
Lancement de pixel | [um] | 248,25 (par une triade) x248.25 |
Disposition de pixel | Rayure de R.G.B.Vertical | |
Mode d'affichage | Mode de VA, normalement noir | |
Luminance blanche (centre) | [cd/m2] | 250 (type.) |
Rapport de contraste | Type 3000.) | |
Temps de réponse | [milliseconde] | 18ms (type., "Marche/Arrêt") |
Puissance (Unité de module + de Backligh d'affichage à cristaux liquides) |
[Watt] |
15,2 type.) module ∶PDD (type.) =3.1@ d'affichage à cristaux liquides tout le modèle blanc, unité de contre-jour de Fv-60Hz : PBLU (type.) = 12.1@Is =65mA |
Poids | [Grammes] | 1670 |
Dimension d'ensemble | [millimètre] | 495,6 (H) type de x 292,2 (V) x10.6 (D). |
Interface électrique | LVDS à canal double, entrée de 8 données des bits RVB | |
Couleur de soutien | couleurs de 16.7M | |
Préparation de surface | Anti-éblouissant, 3H | |
Température ambiante Opération Stockage (expédition) |
[o C] [o C] |
0 à +50 -20 à +60 |
Conformité de RoHS | Conformité de RoHS | |
Conformité de TCO | Conformité de TCO 6,0 |
Les dommages permanents peuvent se produire si dépassant l'estimation maximum suivante
Description | Mn. | Maximum. | Unité | Remarque |
la température perating | 0 | 50 | PC] | Note 2-1 |
Température de surface en verre (opération) | 0 | 65 | reo | Note 2-1Function jugée seulement |
humidité de peration | 5 | 90 | [%RH] | Note 2-1 |
Température de stockage | -20 | 60 | PC] | |
Humidité de stockage | 5 | 90 | T%RH] |
Condition de fonctionnement recommandée
Symbole | Description | Minute | Type | Maximum | Unité | Remarque |
VDD | L'alimentation d'énergie a entré la tension | 4,5 | 5 | 5,5 | [Volt] | |
IDD | Courant d'entrée d'alimentation d'énergie (RMS) | 0,62 | 0,74 | [A] | VDD=5.0V, modèle noir, Fv=6OHz | |
0,7 | 0,84 | [A] | VDD=5.0V, modèle noir, Fv=75Hz | |||
PDD | Puissance de VDD | 3,1 | 3,7 | [Watt] | VDD=5.0V, modèle noir, Fv=60Hz | |
3,5 | 4,2 | Watt] | VDD=5.0V, modèle noir, Fv=75Hz | |||
IRush | Irruption actuelle | 3 | [A] | Note 3-1 | ||
VDDrp | Tension d'ondulation permise de VDD | 500 | [système mv] | VDD= 5.0V, modèle noir, Fv=75Hz |
Les expositions suivantes le schéma fonctionnel du module de TFT LCD de couleur de 21,5 pouces.
