Comment un écran tactile résistif fait-il le travail ?
En termes simples, un écran tactile résistif est un affichage d'ordinateur à effleurement qui répond en appliquant la pression. Quand le contact est établi sur la surface de l'écran tactile, ces deux feuilles sont pressées ensemble. Chaque feuille a les lignes horizontales et verticales qui enregistrent l'emplacement précis du contact.

Le processus de détection est en tant que ci-dessous.

La tension de processus de détection est imposée entre l'électrode X1 et X2 à la feuille supérieure. Puis, on formera sur la feuille supérieure une distribution équipotentielle qui est parallèle au X1 et au X2.

En supposant que l'électrode X1 est 0V (moulu), puis imposez 5V à l'électrode X2. Si le point central entre les électrodes droites et gauches est touché, 2.5V serait mesuré par la feuille inférieure. Si un point 1/5 à partir de X1 (4/5 à partir de X2) est touché, 1V serait mesuré par la feuille inférieure. Le point de x est détecté de cette façon.

Après détection du point du même rang dans la direction de X, la tension est imposée entre l'électrode Y1 et Y2 à la feuille inférieure. Le point entre Y1 et Y2 (y) serait mesuré par la feuille supérieure, juste de la même manière que x dans l'étape 1-2.

Pendant que l'ensemble de l'étape 1, 3 est répété, le X et y des points des emplacements touchés continue à être détectée.

Y a-t-il différence structurelle entre 4 5 de fil technologies de fil et ?

Juste même que la technologie résistive analogue de 4 fils, un capteur résistif analogue de 5 fils se compose des feuilles dessus et bas qui se font face avec un espace dans l'intervalle. À la différence de la technologie résistive de fil de l'analogue 4, des électrodes sont placées sur quatre coins de la feuille inférieure dans la technologie de fil de l'analogue 5. Le processus de détection est en tant que ci-dessous

Caractéristique principale

• Haut précis

• Sensible à la pression

• La boîte répond à n'importe quel périphérique d'entrée
• Temps de réponse court
• Dimension compacte pour l'intégration facile
• Personnalisation disponible


Spécifications de produit

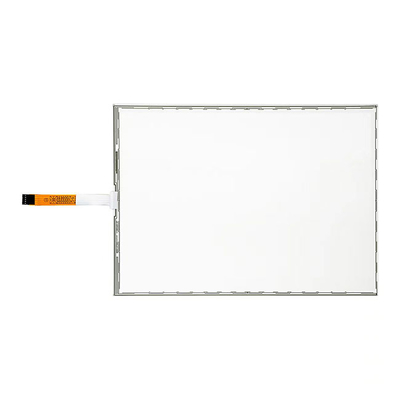

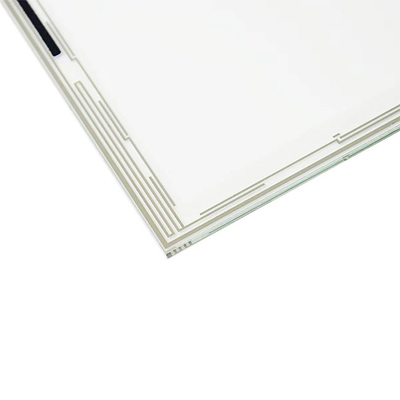

Image de produit
